USB-C 桌面拓展坞
一个自制的桌面 USB-C 拓展坞，带一块3.5 寸串口触摸屏，配套 3D 打印外壳。
功能
- 4 × USB-A 接口 — USB 3.2 数据传输
- 2.5G 以太网口 — 有线网络
- TF / SD 读卡器 — 双卡槽
- USB-C 上行口 — 连接主机，同时为整机供电
- 3.5 寸串口触摸屏 — 三易科技串口屏，支持触摸；通过 Type-C 口可修改显示内容（图片和 GIF）
接口布局
各接口在外壳上的开孔方位（"正面"指屏幕所在一面）：
| 方位 | 接口 |
| 正面 | 3.5 寸触摸屏 LCD 显示窗 |
| 顶面 | 2 × USB-A（竖直，穿过顶部两个凸起） |
| 背面 | 其余 USB-A、2.5G 以太网口、USB-C 上行供电口 |
| 侧面 | SD 卡槽、TF 卡槽，以及屏幕的 Type-C 控制口 |

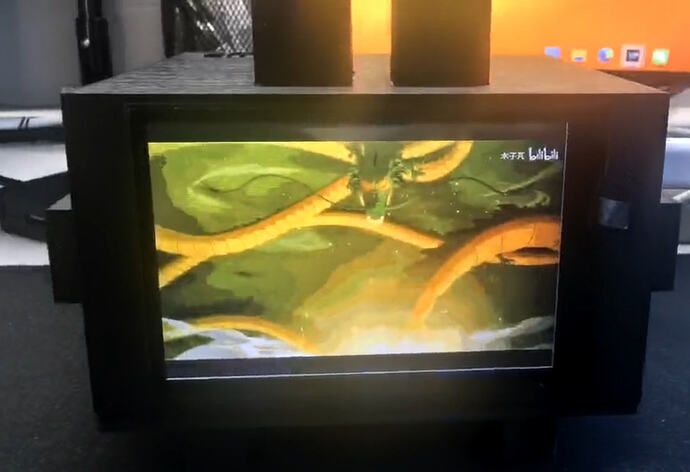

正面
|

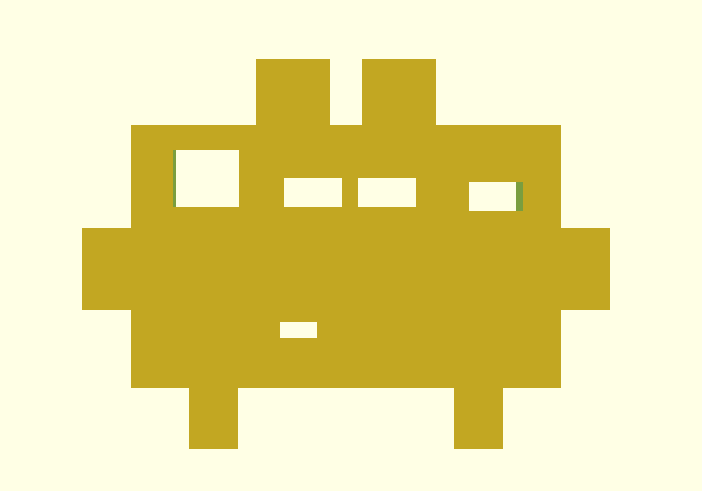

背面
||
顶面
| |
侧面
||
电路板
电路板基于 [立创开源硬件平台项目](https://oshwhub.com/zeruns/usb-c-expansion-dock-4-a--port-t) 改制。相比原项目，将上下两块 PCB 的位置做了对调（原下板作为现在的上板，原上板作为现在的下板），并重新调整了元件布局；接口类型和电路方案保持不变。具体的芯片方案、原理图等请参考原项目。
采用上下双 PCB 结构，均为 100 × 70 × 2 mm，板间距 30 mm。
外壳
主要尺寸：
- 外壳约 104.6 × 59 × 80.1 mm
- 适配 100 × 70 × 2 mm 双 PCB，板间距 30 mm
- 前面板 LCD 开窗 83 × 55 mm
- 固定使用 M2 螺丝
