有没有懂行的佬看看我同事画这个PCB版子的水平怎么样

开发调优
,
1

42ad140707c41e1052b679d71fb96ee0

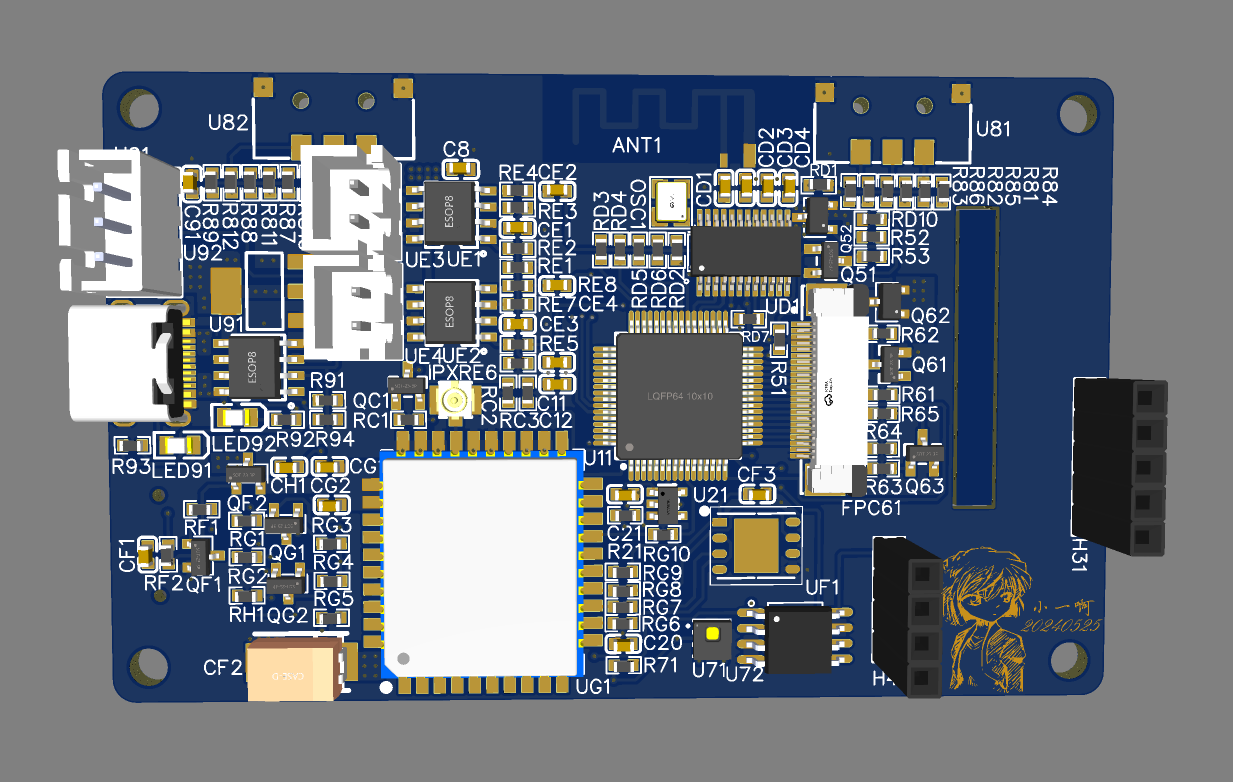

42ad140707c41e1052b679d71fb96ee01233×782 122 KB

2

这是个最基础的板子吧

3

以我的水平只看3D也看不出啥来 :tieba_087:

顶多感觉接口不放板外侧，模数分的不是很开，但是排版很密集，走线应该挺极限的

5

他说他画的是最底层的，我也不懂

6

我感觉应该是结构问题吧,就那么点地方

7
  1. FPC61 连接器前面放元件会不会挡到排线插入？
  2. 晶振（OSC1）没有包地，且与天线（ANT1）离得太近，存在明显的干扰问题。
  3. U91 芯片是DC-DC？周边电路可能需要调整。
  4. 建议检查一下 U11 主控芯片 VCC 引脚的耦合电容是否距离引脚较远。

如果是低速电路的话主要调整一下前两点就行，其他的需要具体结合板层图看了。

以我目前的水平只能看出这些，希望对佬友有帮助。
