自己动手学电路——LC谐振电路

记录一下自己学习电路的历程

  1. 什么是LC谐振电路

LC谐振电路由电感器(L)和电容器(C)组成,通过电感和电容的相互作用,在特定频率下产生谐振。它用于选择或生成特定频率的信号。

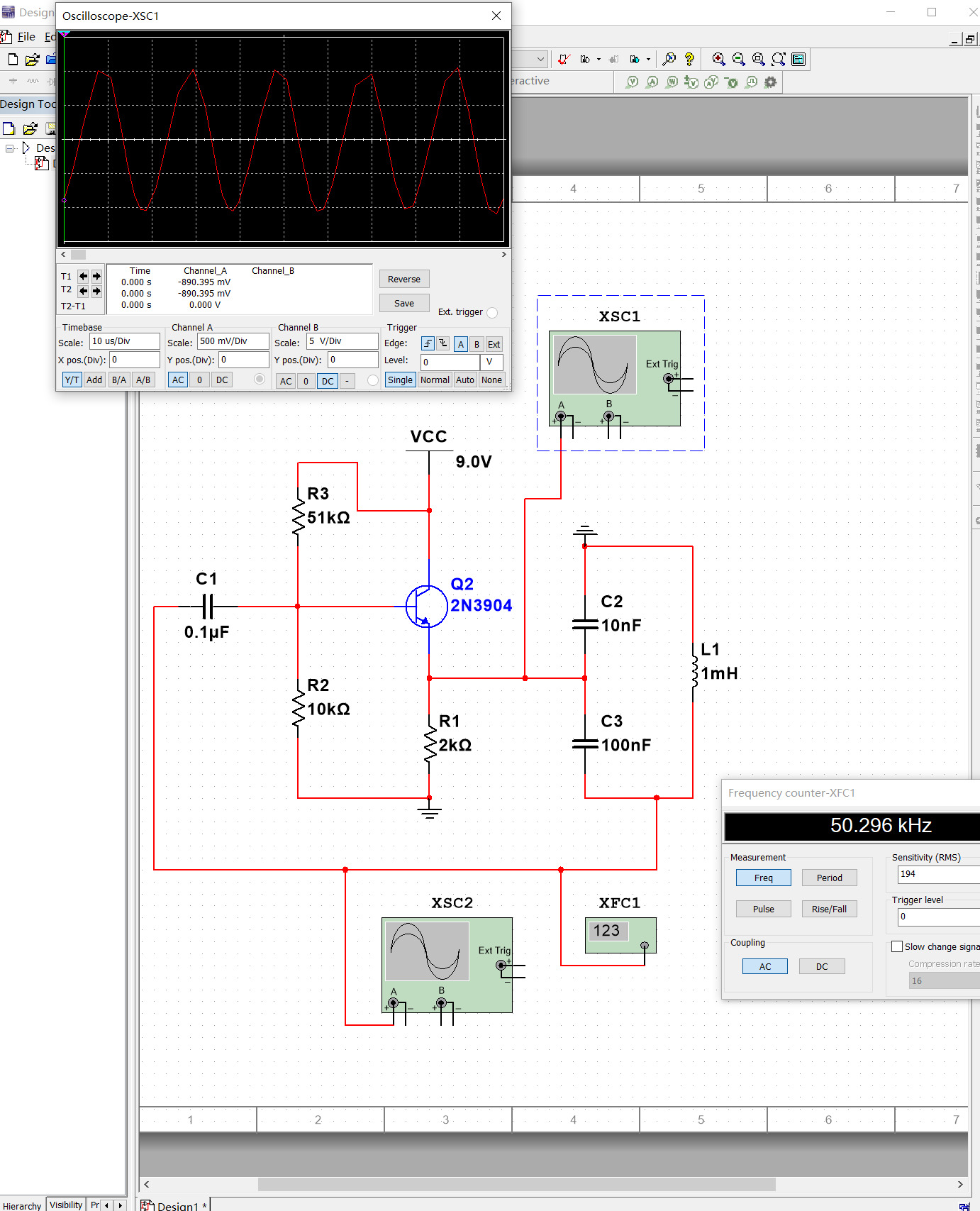

  1. 使用Multisim软件进行电路仿真

  1. 实际电路搭建和测量

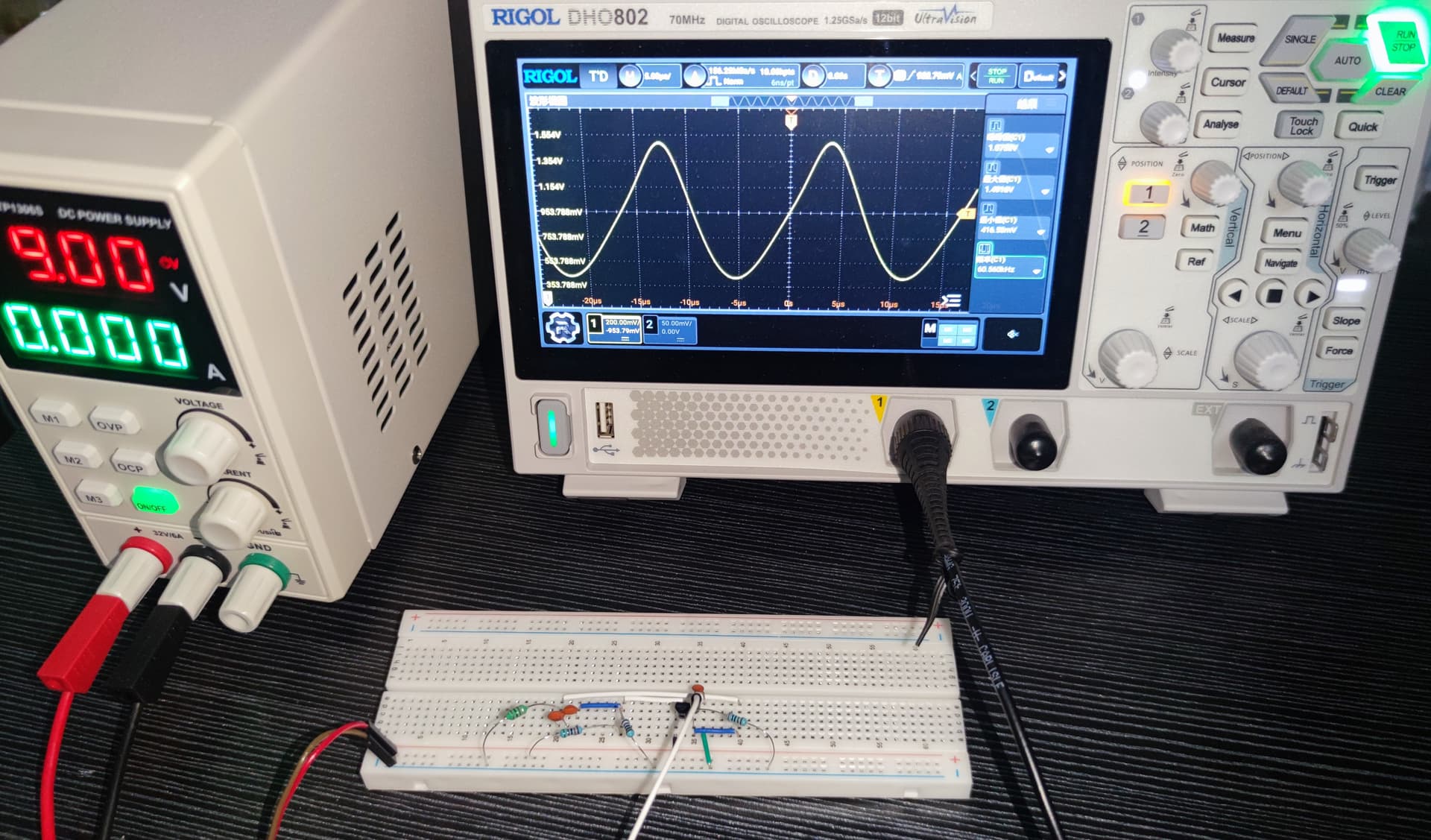

按照仿真画的电路图,在面包板上连接元件,接上9V直流电源,用示波器测量谐振频率。

  1. 对比仿真和实际电路

仿真产生的信号频率为50kHz,实际电路测得的频率为60kHz,相差20%。考虑到电子元件本身的精度有10%的误差,这个结果也是合理的。

总结:这个电路图是按照教程制作的,原本想自己设计,但数学公式推导实在难懂。不过,实际电路一次性能跑成功是我没想到的。没找到合适的类别,先放嵌入式下了。

10 个赞

看不懂,好高级的样子,膜拜大佬

2 个赞

大佬!
期待继续 :+1:

2 个赞

死去的模电数电疯狂抽打我的脑子

3 个赞

好高级的示波器

7 个赞

示波器不贵,2000元,带宽只有70M,高频电路就测不了了。

3 个赞

2000。。
之前我们大学用的都是贼老式的那种,特别拉胯

8 个赞

厉害了,装备齐全啊

5 个赞

电路真好玩,就是高低频难处理,要不然简单电路嘎嘎乱杀

3 个赞

太强了大佬

3 个赞

牛的 :+1:

2 个赞

楼主分析下电路原理啊。。

1 个赞

“死去的回忆突然开始攻击我”

3 个赞

电路原理就是电感和电容产生谐振电路,但是因为实际器件存在电阻有功耗,需要加一个三极管平衡一下。再深的原理我也不懂了。

我去,在这里竟然能看到这种帖子

Multisim 佬 这个软件哪里可以下载 是免费的么 感谢感谢

佬 ,牛b~~

突然想起自己在实验室做过这个 :rofl:

软件管家微信公众号可以下载

1 个赞

佬友,你是根据哪一套教程学习的呢?
