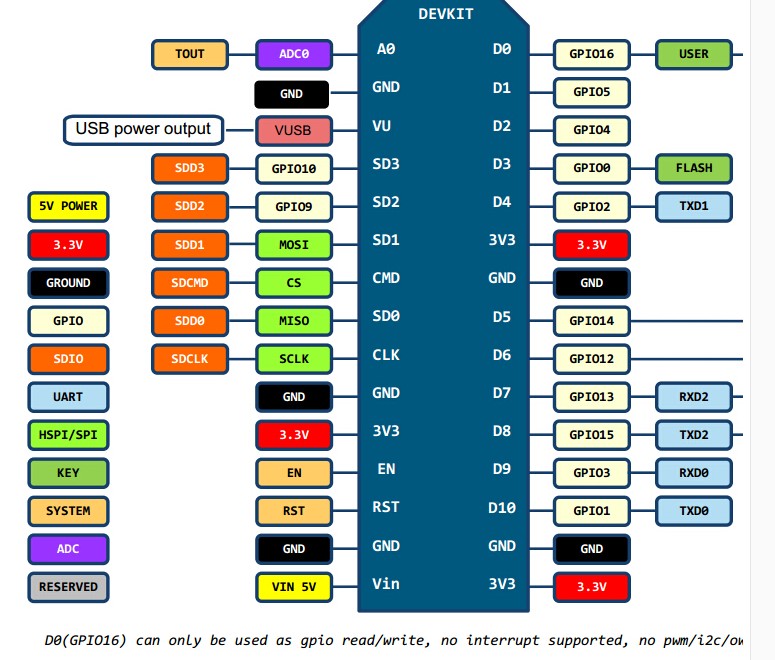

买了一个esp8266的板子CH340的，目前用红外接收用不起来，感觉逻辑上是没啥问题的，就是接收不到遥控器的信号（2个遥控器都接收不到），这个是esp8266的图

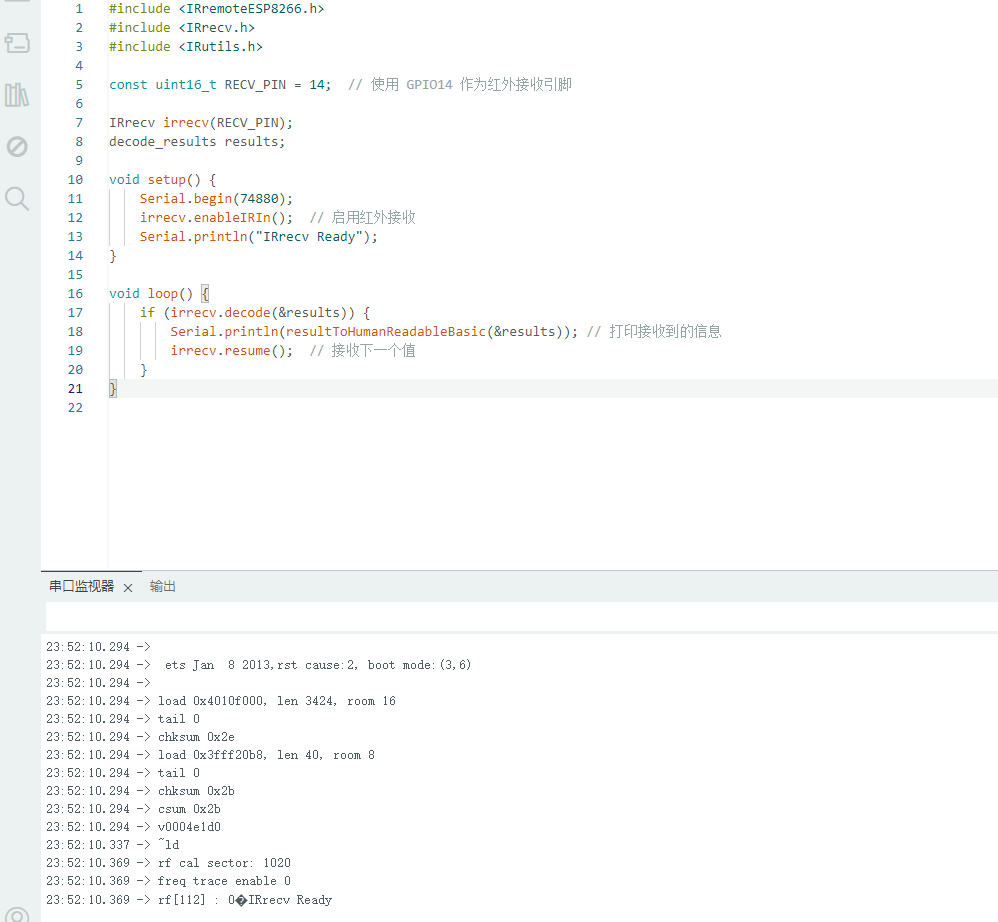

这个是我的代码：
我连接的也是D5，高电平5V VIN，低电平连的GND 是接收不能通用吗？ 来个大佬指导一下，谢谢
这个是我的代码：
我连接的也是D5，高电平5V VIN，低电平连的GND 是接收不能通用吗？ 来个大佬指导一下，谢谢
3 个赞
不懂，但是帮顶
1 个赞
我是用32写的，要确认红外协议跟你的代码写的是否一致，是高位先进还是低位先进，然后就是获取每个波形的时间是否跟自己算的一样，定时器配置啥的，电源共地就行了。
1 个赞
拿万用表查查out引脚电压变化了吗
是应该接5v吗
1 个赞
试试用 IRremoteESP8266 库的示例 IRrecvDumpV3，我试过是可以正常接收的
1 个赞
去测下vin的电压。我猜2v左右…买个升压和电平转换模块
我是没想到l站还有硬件相关话题哈哈哈哈哈
3 个赞
emmmm这个我不太会，我刚开始接触硬件，我研究研究
我试试我试试
没有万用表呢
我先按照其他的排查，不行咱就买个万用表
试过了。。没用
破案了。。接3.3V能用，接VIN就不行
祝贺。幸运你外设是3.3v工作电压能用，不然查半天哈哈哈哈。玩硬件记得准备好万用表，逻辑分析仪。至少万用表必备，恼火莫过于电压不稳哈哈哈哈。还有高低电平并不是接电源接gnd，vin/3.3是供电，gnd是接地。高低电平在其他（d5外设）
2 个赞
